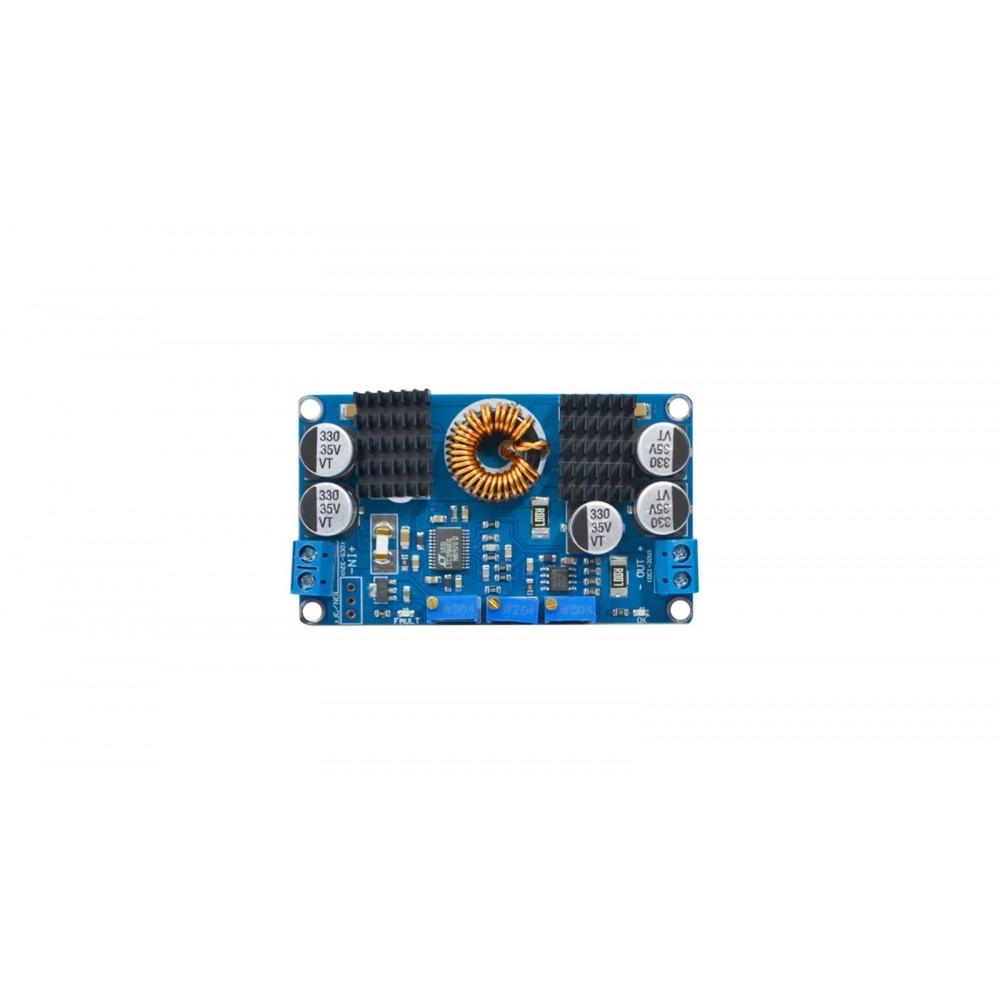

Перетворювач напруги LTC3780 підвищувальний/понижувальний DC-DC 5–32 В → 1–30 В, 10 А

Універсальний DC-DC модуль на контролері LTC3780 автоматично підвищує або знижує напругу та підтримує задане значення на виході.

Характеристики

• Вхідна напруга: 5–32 В DC
• Вихідна напруга: 1–30 В DC, плавне регулювання
• Вихідний струм: до 10 А піково, рекомендовано до 7 А для тривалої роботи
• Вихідна потужність: до 80 Вт тривало, до 130 Вт піково
• ККД: до 98%
• Габарити: приблизно 77,6 × 46,5 × 15 мм

Особливості

• Автоматично працює як підвищувальний і понижувальний перетворювач
• Вихідна напруга може бути нижчою, вищою або рівною вхідній
• Плавне налаштування вихідної напруги підлаштувальним резистором

Підключення

Підключайте джерело живлення до клем IN+ / IN−, а навантаження — до OUT+ / OUT−. Перед підключенням навантаження встановіть потрібну вихідну напругу.

Увага: дотримуйтеся полярності — модуль не має захисту від переполюсовки на вході. За потужності понад 80 Вт або тривалої роботи з великим струмом забезпечте додаткове охолодження.
